输入信号处理模块 DSCA33-xx Series

绝缘DIN导轨真有效值RMS

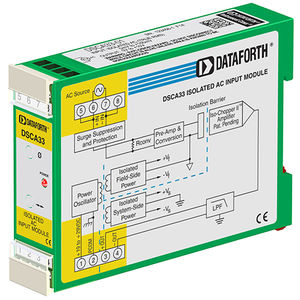

每个 DSCA33 真有效值输入模块都提供单通道交流输入，该输入经转换为真有效值直流值、滤波、隔离、放大并转换为标准过程电压或电流输出。 现场电压或电流输入信号通过隔离屏障现场侧的交流耦合前置放大器和有效值转换器进行处理。转换后的直流信号由专有的斩波电路进行滤波和斩波，并通过变压器隔离栅传输，从而抑制共模尖峰和浪涌的传输。计算机侧电路将信号重建、过滤并转换为工业标准输出。 模块输出为电压或电流。对于电流输出型号，3 号端子（+OUT）提供专用环路供电，4 号端子（-OUT）提供环路返回。系统侧负载可以是浮动的，也可以是接地的。 特殊输入电路可防止意外连接高达 480VAC 的电源线电压，以及 ANSI/IEEE C37.90.1 规定的瞬态事件。信号输出和电源输入端子上也有保护电路，以防止瞬态事件和电源反接。信号线和电源线通过螺丝端子固定在模块上，这些端子是可插拔的接线端子，便于系统组装和重新配置。 DSCA33 模块具有出色的长期稳定性，无需重新校准，但零点和量程设置均可调整，以适应需要微调的情况。调节使用位于前面板标签下的电位计，非交互式，便于使用。
