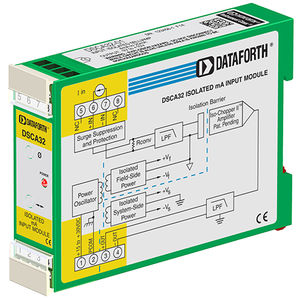

模拟输入信号处理模块 DSCA32-xx Series

电流绝缘DIN导轨

每个 DSCA32 电流输入模块都提供单通道模拟输入，经过滤波、隔离、放大后转换为高电平电压输出。信号滤波由一个五极滤波器完成，该滤波器针对阶跃响应进行了优化。一个抗混叠极位于隔离栅的场侧，其他四个极位于系统侧。经过初始场侧滤波后，输入信号由专有斩波电路斩波。通过变压器耦合实现隔离，同样采用专有技术抑制共模尖峰或浪涌的传输。 模块输出为电压或电流。对于电流输出型号，3 号端子（+OUT）提供专用环路供电，4 号端子（-OUT）提供环路返回。系统侧负载可以是浮动的，也可以是接地的。 特殊输入电路可防止意外连接高达 240VAC 的电源线电压，以及 ANSI/IEEE C37.90.1 规定的瞬态事件。信号输出和电源输入端子上也有保护电路，可防止瞬态事件和电源反接。信号线和电源线通过螺钉端子固定在模块上，这些端子位于可插拔端子板中，便于系统组装和重新配置。 模块具有出色的长期稳定性，无需重新校准，但零点和量程设置的可调范围高达 ±5%，以满足需要微调的情况。调整使用位于前面板标签下的电位计进行，非交互式，便于使用。
