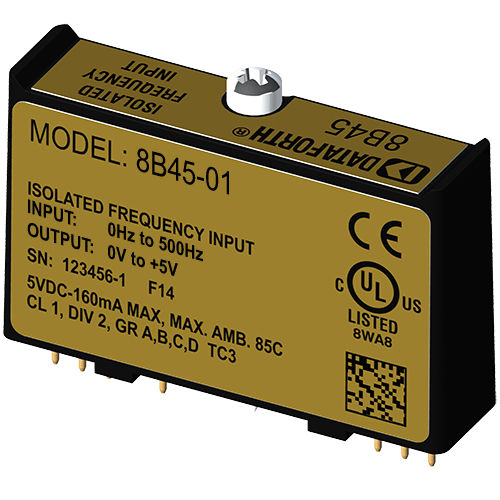

输入信号处理模块 8B45-01

频率

8B 模块是监测实际过程信号和向数据采集系统提供高电平信号的最佳解决方案。每个 8B45 模块都能隔离和调节频率输入信号，并提供模拟电压输出。 频率输入信号既可以是 TTL 电平，也可以是振幅小至 ±100mV 的过零信号。每种信号类型的输入电路都有内置磁滞，以防止杂散噪声干扰模块输出。TTL 信号应用于 + 和 - 端子，而过零信号则应用于 +EXC 和 - 端子。请参考下面的框图。 5V 激励可与磁拾取或接触闭合型传感器一起使用。激励可在 -EXC 端子上使用，并在 - 端子上返回。 8B45 模块上有一个特殊的输入电路，可防止意外连接高达 240VAC 的电源线电压。输入/输出端子和电源端子上的钳形电路可防止有害瞬变。 通过光耦合提供隔离，以抑制共模尖峰或浪涌的传输。模块由 ±5% 的 +5VDC 供电。 模块专为安装在 I 类 2 分区危险场所而设计，具有很高的抗环境噪声能力。
