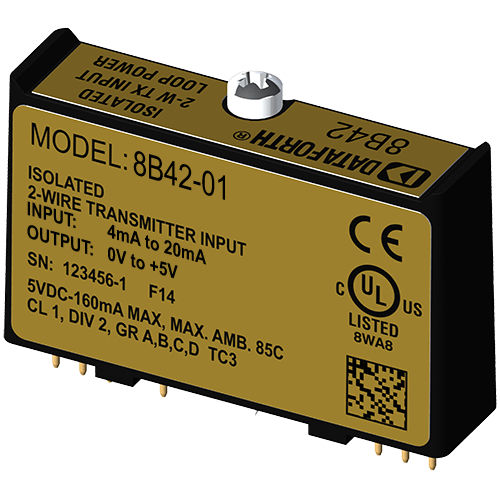

输入信号处理模块 8B42-01

电流用于发送器2线式

8B 模块是监测实际过程信号和向数据采集系统提供高电平信号的最佳解决方案。每个 8B42 模块为电流变送器供电，然后隔离、过滤和放大由此产生的过程电流输入信号，并提供模拟电压输出。 电流到电压的转换在模块内部完成，以确保高精度。 信号滤波由一个针对时间和频率响应进行了优化的 3 极滤波器完成，该滤波器可在 100Hz 以上提供每 10 年 60 分贝的正常模式抑制。 8B42 模块上的特殊输入电路可防止意外连接高达 40VAC 的电源线电压。输入/输出端子和电源端子上的钳位电路可防止有害瞬变。 变压器耦合提供隔离，以抑制共模尖峰或浪涌的传输。模块由 ±5% 的 +5VDC 供电。 模块专为安装在 I 类 2 分区危险场所而设计，具有很高的抗环境噪声能力。
