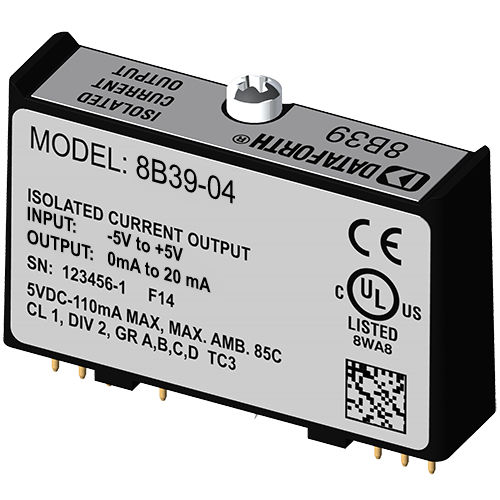

输出信号处理模块 8B39-04

电流

8B 模块是监控实际过程信号和向数据采集系统提供高电平信号的最佳解决方案。每个 8B39 模块接受来自非隔离源的输入信号，然后将信号隔离、过滤并转换为模拟过程电流输出。 信号滤波由一个针对时间和频率响应进行了优化的三极滤波器完成，该滤波器可在 100Hz 以上提供每 10 年 60 分贝的正常模式抑制。该滤波器的一个极位于系统侧，另外两个极位于隔离场侧。 8B39 模块中的特殊输出电路可提供保护，防止意外连接连续电压高达 40VAC 的电源线电压。I/O 端子和电源端子上的钳形电路可防止有害的瞬态电压。 这些模块专为安装在 I 类 2 分区危险场所而设计，具有很高的抗环境噪声能力。
