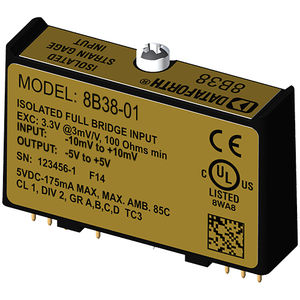

输入信号处理模块 8B38 Series

用于应变仪

8B 模块是监测实际过程信号和向数据采集系统提供高电平信号的最佳解决方案。每个 8B38 模块可隔离、过滤和放大全桥应变计输入信号，并提供模拟电压输出。 8B38 可连接标称电阻为 100Ω 至 2kΩ 的传感器。模块提供稳定的 10.00V 或 3.33V 电桥激励。标准满量程灵敏度为 2mV/V 和 3mV/V。 信号滤波由一个针对时间和频率响应进行优化的 5 极滤波器完成，在滤波器截止频率以上提供每 10 年 100 分贝的正常模式抑制。该滤波器的一个极位于隔离栅的场侧，用于抗混叠，其他四个极位于系统侧。 8B38 模块上的特殊输入电路提供保护，防止意外连接高达 240VAC 的电源线电压。I/O 端子和电源端子上的钳位电路可防止有害瞬变。 变压器耦合提供隔离，以抑制共模尖峰或浪涌的传输。模块由 ±5% 的 +5VDC 供电。 模块专为安装在 I 类 2 分区危险场所而设计，具有很高的抗环境噪声能力。
