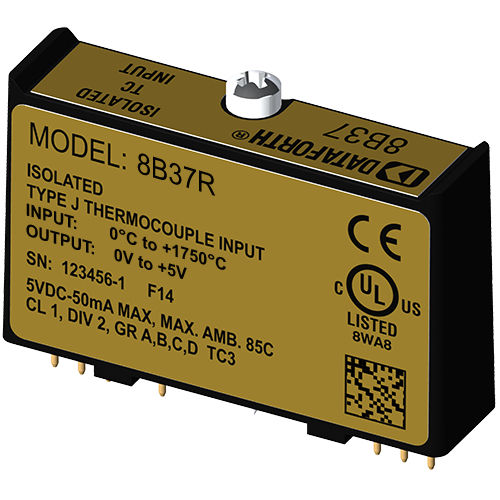

输入信号处理模块 8B37R

用于热电偶微型

8B 模块是监测实际过程信号和向数据采集系统提供高电平信号的最佳解决方案。每个 8B37 非线性模块可隔离、过滤和放大热电偶输入信号中的单通道温度输入，并提供模拟电压输出。 8B37 可连接符合行业标准的 J、K、T、R 和 S 型热电偶，输出信号为 0 至 +5V。每个模块都经过冷结补偿，以校正热电偶线和安装背板上的螺丝端子形成的寄生热电偶。热电偶开路检测由内部上拉电阻器提供。 信号滤波由一个针对时间和频率响应进行了优化的三极滤波器完成，在 60Hz 时可提供 70dB 的正常模式抑制。该滤波器的一个极位于隔离栅的现场侧，用于抗混叠，另外两个极位于系统侧。 8B37 模块上的特殊输入电路可防止意外连接高达 240VAC 的电源线电压。I/O 端子和电源端子上的钳形电路可防止有害瞬变。 这些模块专为安装在 I 类 2 分区危险场所而设计，具有很高的抗环境噪声能力。
