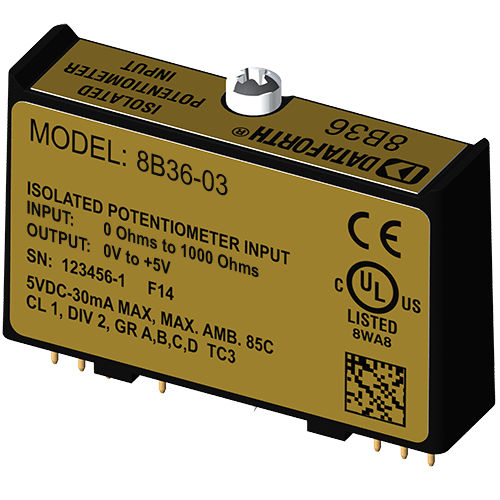

输入信号处理模块 8B36-03

用于电位计

8B 模块是监控实际过程信号和向数据采集系统提供高电平信号的最佳解决方案。每个 8B36 输入模块可隔离、滤波和放大单通道电位计输入，并提供模拟电压输出。 电位计的激励由两个匹配的电流源提供。在使用三线连接时，这种方法允许等电流流过传感器引线，抵消了引线电阻的影响。激励电流很小（等于或小于 0.25mA），从而最大限度地减少了电位计的自热。 信号滤波由一个针对时间和频率响应进行了优化的三极滤波器完成，在 60Hz 时可提供 70 分贝的正常模式抑制。该滤波器的一个极位于隔离栅的现场侧，用于抗混叠，另外两个极位于系统侧。 8B36 模块上的特殊输入电路可防止意外连接高达 240VAC 的电源线电压。输入/输出端子和电源端子上的钳形电路可防止有害瞬变。 这些模块专为安装在 I 类 2 分区危险场所而设计，具有很高的抗环境噪声能力。
