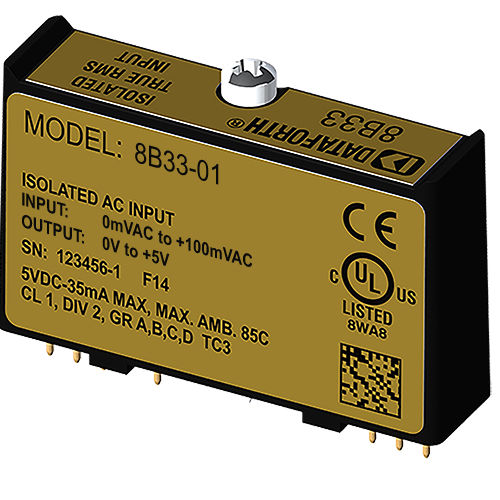

真有效值RMS输入模块 8B33-01

绝缘

每个 8B33 真有效值输入模块都提供一个交流输入通道，该通道被转换为真有效值直流值、滤波、隔离、放大并转换为标准过程电压输出（见框图）。 现场电压或电流输入信号通过隔离栅现场侧的前置放大器和有效值转换器进行处理。转换后的直流信号由专有的斩波电路斩波，并通过变压器隔离栅传输，从而抑制共模尖峰和浪涌的传输。计算机侧电路将信号重建、滤波并转换为 0 至 5VDC 的工业标准输出。 特殊的输入电路可防止意外连接高达 350VAC 的电源线电压，以及 ANSI/IEEE C37.90.1 规定的瞬态事件。
