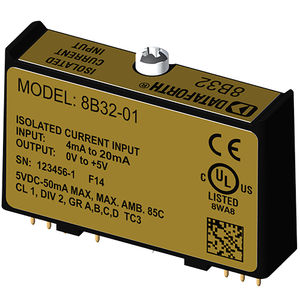

电流输入模块 8B32-02

8B 模块是监测实际过程信号和向数据采集系统提供高电平信号的最佳解决方案。每个 8B32 模块可隔离、过滤和放大过程电流输入信号，并提供模拟电压输出。 电流到电压的转换在模块内部完成，以确保高精度。 信号滤波由一个针对时间和频率响应进行了优化的三极滤波器完成，在 60Hz 时可提供 70dB 的正常模式抑制。该滤波器的一个极位于隔离栅的现场侧，用于抗混叠，另外两个极位于系统侧。 8B32 模块上的特殊输入电路可防止意外连接高达 40VAC 的电源线电压。I/O 端子和电源端子上的钳位电路可防止有害瞬变。 通过光耦合提供隔离，以抑制共模尖峰或浪涌的传输。模块由 ±5% 的 +5VDC 供电。
