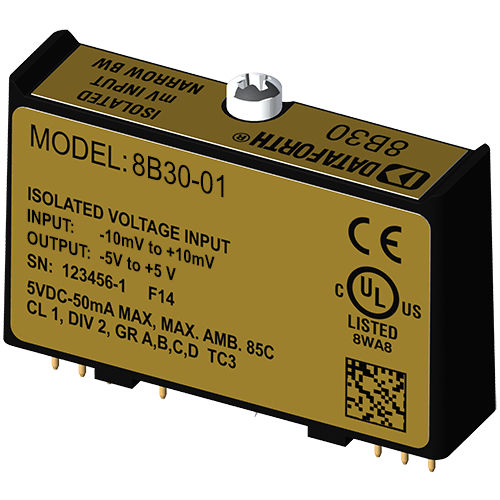

模拟输入模块 8B30-01

电压

模拟电压输入模块，3Hz 带宽 8B 模块是监控实际过程信号和向数据采集系统提供高电平信号的最佳解决方案。每个 8B30 或 8B31 模块都能隔离、滤波和放大电压输入信号，并提供模拟电压输出。 信号滤波由一个针对时间和频率响应进行了优化的 5 极滤波器完成，在 60Hz 时可提供 70dB 的正常模式抑制。该滤波器的一个极位于隔离栅的现场侧，用于抗混叠，其他四个极位于系统侧。 8B30 和 8B31 模块上的特殊输入电路可防止意外连接高达 240VAC 的电源线电压。I/O 端子和电源端子上的钳位电路可防止有害瞬变。 通过光耦合提供隔离，以抑制共模尖峰或浪涌的传输。模块由 ±5% 的 +5VDC 供电。 模块专为安装在 I 类 2 分区危险场所而设计，具有很高的抗环境噪声能力。
