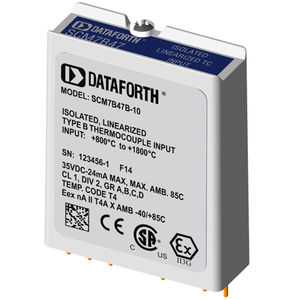

热电偶输入模块 SCM7B47x-xx Series

绝缘

SCM7B47 模块接受来自 J、K、T、E、R、S、B 或 N 型热电偶的单通道输入。信号经过滤波、隔离、放大、线性化处理后，转换成高电平模拟电压，输出到过程控制系统。 线性化是通过模块本身创建一个非线性传递函数来实现的；请参阅 AN505。该非线性传递函数在出厂时进行了配置，其设计与热电偶非线性相等且相反。 冷结点补偿 (CJC) 通过一个 NTC 热敏电阻（有关 P/N 和 AN701 的更多信息，请参阅 "其他 SCM7B 部件编号 "部分）执行，该热电阻外部安装在后面板的现场侧端子板下。开路热电偶检测使用输入电路中的 30nA 电流源进行升压。 这些模块采用五极滤波方法，利用汤姆逊（贝塞尔）和巴特沃斯特性，最大限度地提高时间和频率响应。滤波器的一个极位于隔离栅的现场侧，四个极位于过程控制系统侧。 经过初始的现场侧滤波后，输入信号由专有的斩波电路斩波并穿过变压器隔离屏障，从而抑制共模尖峰和浪涌的传输。然后对信号进行重构和滤波，供过程控制系统输出。
