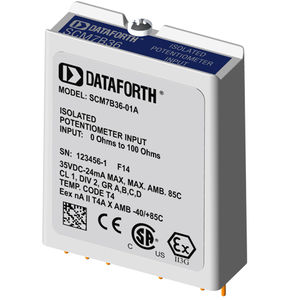

电位计输入模块 SCM7B36-01

绝缘

每个 SCM7B36 电位计输入模块都提供一个电阻输入通道，该通道经过滤波、隔离、放大并转换为高电平模拟电压输出。 SCM7B36 模块接口可连接两线或三线配置的滑线和电位计，并采用五极滤波方法，利用贝塞尔和巴特沃斯特性最大限度地提高时间和频率响应。滤波器的一个极位于隔离栅的现场侧，四个极位于过程控制系统侧。在三线配置中，如果 "x "引线的电阻与 "+"引线的电阻接近，则会提供引线电阻补偿。在模块内部，可消除因引线电阻造成的测量误差。 在低电平电流激励下，经过初始场侧滤波后，输入信号被专有斩波电路斩波，并通过变压器隔离屏障传输，从而抑制了共模尖峰和浪涌的传输。然后对信号进行重构和滤波，供过程控制系统输出。
