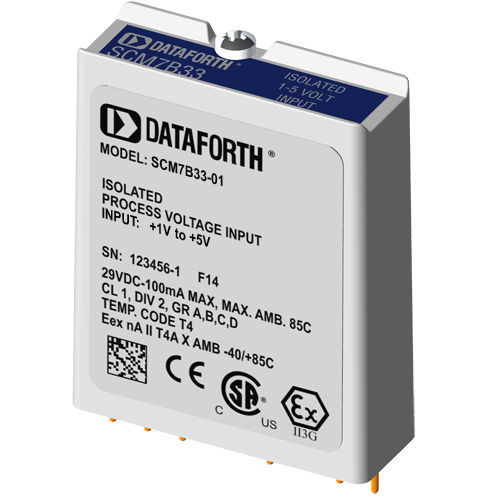

电压输入模块 SCM7B33-01

绝缘

SCM7B32 电流输入模块接受来自现场的 4-20mA 或 0-20mA 范围的输入信号，并向过程控制系统提供高电平输出。电流到电压的转换在模块内部进行，模块在出厂前经过校准，以确保最高精度。 SCM7B33 电压输入模块接受来自现场的 +1V 至 +5V 或 0 至 +5V 范围内的输入信号，并向过程控制系统提供高电平输出。作为替代方案，SCM7B33 可与外部 250 欧姆电阻器（Dataforth SCM7BXR1 或同等产品）配合使用，以接受 4-20mA 或 0-20mA 范围内的输入信号。使用外部感应电阻器可以在不中断电流环路的情况下移除模块。所有 SCM7B33 出厂时都配有一个 SCM7BXR1 电阻器。 这些模块采用五极滤波方法，利用汤姆逊（贝塞尔）和巴特沃斯特性，最大限度地提高时间和频率响应。滤波器的一个极位于隔离栅的现场侧；四个极位于过程控制系统侧。
