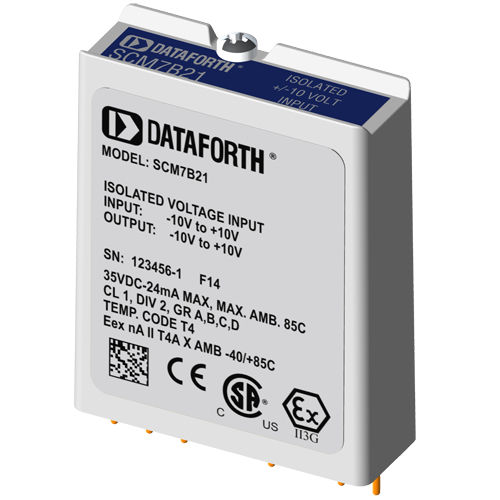

电压输入模块 SCM7B21

模拟绝缘

每个 SCM7B21/30/31 电压输入模块接受一个通道的模拟电压输入，经过滤波、隔离、放大和转换为高电平模拟电压后输出到过程控制系统。 这些模块采用五极滤波方法，利用汤姆逊（贝塞尔）和巴特沃斯特性，最大限度地提高时间和频率响应。滤波器的一个极位于隔离栅的现场侧，四个极位于过程控制系统侧。 经过初始的现场侧滤波后，输入信号由专有的斩波电路斩波并穿过变压器隔离屏障，从而抑制共模尖峰和浪涌的传输。然后对信号进行重构和滤波，供过程控制系统输出。
