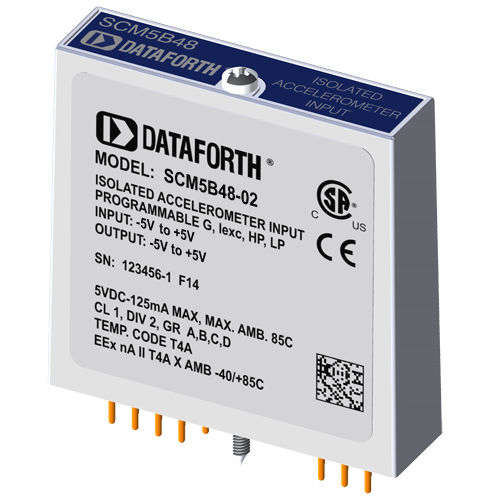

输入信号处理模块 SCM5B48-02

用于加速度计

SCM5B48 为内置微电子放大器的压电传感器（通常称为 ICP®* 或 IEPE* 或 LIVM* 传感器）提供激励。该模块为传感器提供恒定电流激励，然后隔离、滤波和放大传感器输出，产生高电平模拟电压输出。激励电流、信号增益、滤波器高通和低通截止频率可通过一组滑动开关进行现场配置。 SCM5B48 模块中的六极信号滤波可对高于截止频率的信号频率产生超过 100 分贝的正常模式抑制。一个滤波极位于隔离栅的现场侧，用于抗混叠，其余五个可编程贝塞尔滤波器位于系统侧。高通滤波器通过位于场侧的二阶无源滤波器实现。如果需要，只需将可读取引脚 22 连接到 I/O 公共引脚 19，即可连续打开输出开关。 SCM5B48 可将用于传感器激励的恒流源设置为 4mA 或 9mA 的常用值，符合电压为 24VDC。可选择 1、10 和 100 的可编程增益，模块提供 ±10V 输出。所需电源电平为 +5VDC，±5%。
