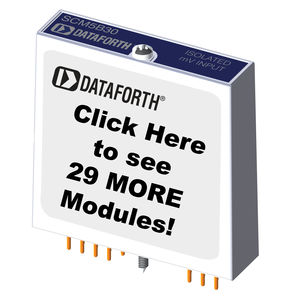

热电偶输入模块 SCM5B47B-11

每个 SCM5B47 热电偶输入模块都提供单通道热电偶输入，该输入经过滤波、隔离、放大、线性化处理，并转换为高电平模拟电压输出。该电压输出由逻辑开关控制，因此这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。 SCM5B47 可以连接八种工业标准热电偶类型：其相应输出信号的工作电压范围为 0V 至 +5V。每个模块都经过冷结补偿，以校正由热电偶线和安装背板上的螺丝端子形成的寄生热电偶。热电偶开路检测由内部上拉电阻器提供。通过在 SCMPB01/02/03/04/05/06/07 后面板上的螺丝端子 1 和 3 之间安装一个容差为 ±20% 的外部 47 兆欧电阻器，可实现降栅指示。
