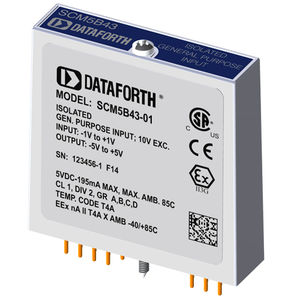

直流励磁输入模块 SCM5B43 Series

每个 SCM5B43 通用输入模块提供一个传感器输入通道，该通道经过滤波、隔离、缩放并转换为高电平模拟电压输出（如下图）。该电压输出由逻辑开关控制，因此这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块系列设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮充至±50V。 这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。 如果需要，只需将引脚 22（可读引脚）连接到 I/O 共用引脚 19，即可连续打开输出开关。SCM5B43 可以连接到需要 10VDC 精确激励电源的设备。1kHz 的带宽大大降低了这些设备固有的纹波和噪声。
