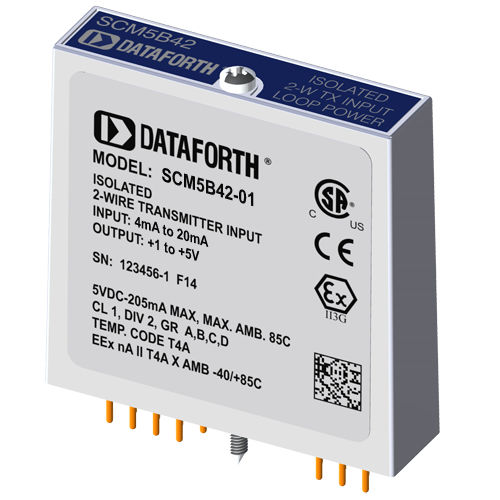

电流输入模块 SCM5B42-01

用于发送器2线式

每个 SCM5B42 两线制变送器接口模块提供一个单通道，可接受 4 至 20mA 过程电流输入，并提供标准 +1 至 +5V 或 +2 至 +10V 输出信号。提供一个隔离的 +20VDC 稳压电源，为电流变送器供电。这样，两线环路供电的变送器就可以直接连接到 SCM5B42，而无需外部电源。在环路电流为 4mA 至 20mA 时，稳压电源将提供标称 +20VDC 电压。 SCM5B42 将为非隔离型 2 线制现场变送器提供 1500V 隔离屏障。当隔离式 2 线制变送器与控制室计算机输入级之间需要额外隔离时，也可以使用它。 电压输出由逻辑开关控制，这使得这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮动到 ±50V 电压。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。
