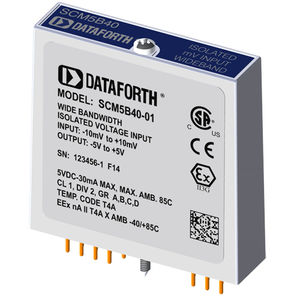

模拟输入模块 SCM5B40/41 Series
电压宽带式

模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 2
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 3
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 4
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 5
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 6
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 7
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 8
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 9
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 10
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 11
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 12
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 13
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 14
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 15
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 16
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 17
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 18
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 19
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 20
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 21
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 22
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 23
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 24
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 25
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 26
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 27
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 28
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 29
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 30
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 31
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 32
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 33
模拟输入模块 - SCM5B40/41 Series - Dataforth Corporation - 电压 / 宽带式 - 图像 - 34
添加到我的收藏夹
添加到产品对比表


产品规格型号

信号类型
模拟
应用
电压
其他特性
宽带式

产品介绍

每个 SCM5B40 和 SCM5B41 宽带电压输入模块都提供一个模拟输入通道,该通道经过放大、隔离并转换为高电平模拟电压输出。该电压输出由逻辑开关控制,使这些模块无需外部多路复用器即可共享一条公共模拟总线。 SCM5B 模块设计有完全隔离的计算机侧电路,可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接,即可保证输出开关的正常工作。如果需要,只需将可读取引脚 22 连接到 I/O 公共端引脚 19,即可连续打开输出开关。 输入信号通过隔离栅现场侧的前置放大器进行处理。该前置放大器的增益带宽乘积为 5MHz,带宽限制为 10kHz。放大后,输入信号由专用斩波电路斩波。变压器耦合提供隔离,同样采用专有技术抑制共模尖峰或浪涌的传输。模块由 ±5% 的 +5VDC 供电。 SCM5B40 和 SCM5B41 模块上的特殊输入电路可防止意外连接高达 240VAC 的电源线电压。

---

PDF产品目录

该产品还没有PDF产品手册

查看Dataforth Corporation的所有产品目录

Dataforth Corporation 的其他产品

SCM5B40/41-xx ANALOG VOLTAGE INPUT MODULES, WIDE BANDWIDTH
