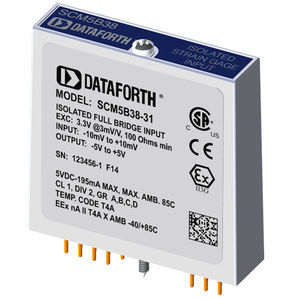

应变仪输入模块 SCM5B38 Series

模拟电路板安装窄带式

应变计输入模块，宽带宽 激励电压：3.333 V 灵敏度： 3 mV/V 输入配置全桥 输入范围：-10 至 +10 mV 输出范围：-5 至 +5 V 每个 SCM5B38 应变计输入模块都提供单通道应变计输入，该输入经过滤波、隔离、放大并转换为高电平模拟电压输出（如下图）。该电压输出由逻辑开关控制，因此这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块系列采用完全隔离的计算机侧电路设计，可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。
