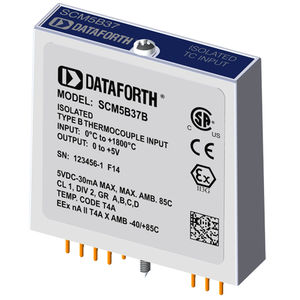

热电偶输入模块 SCM5B37 Series

模拟电路板安装

热电偶输入模块 热电偶类型：B 输出范围： 0 至 +5 V0 至 +5 V 输入温度范围：0 至 1800 °C0 至 1800 °C 机械格式：模块化插件板 每个 SCM5B37 非线性热电偶输入模块都提供一个单通道热电偶输入，该输入经过滤波、隔离、放大并转换为高电平模拟电压输出（如下图）。该电压输出由逻辑开关控制，使这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块系列设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。
