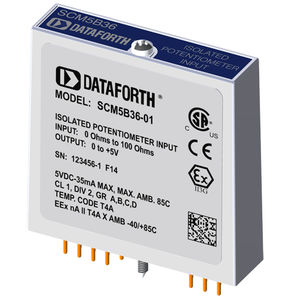

电位计输入模块 SCM5B36 Series

模拟电路板安装

电位计输入模块 输入范围0 至 100 欧姆 输出范围0 至 +5 V 机械格式：模块化插件板 每个 SCM5B36 电位计输入模块都提供单通道电位计输入，经过滤波、隔离、放大后转换为高电平模拟电压输出（如下图）。该电压输出由逻辑开关控制，因此这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块系列设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮动至 ± 50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常运行。 输出开关的正常工作。如果需要，只需将引脚 22（可读引脚）连接到 I/O 公共端引脚 19，即可连续打开输出开关。
