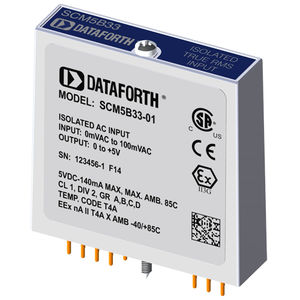

真有效值RMS输入模块 SCM5B33 Series

电流电压电路板安装

隔离式真有效值输入模块 输入范围0 至 +100 mV 输出范围0 至 +5 V 机械格式：模块化插件板 每个 SCM5B33 True RMS 输入模块都提供单通道交流输入，该输入经转换为 True RMS 直流值、滤波、隔离、放大并转换为标准过程电压或电流输出。 SCM5B 模块系列采用完全隔离的计算机侧电路设计，可从电源公共端 16 引脚浮充至±50V。 这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。 如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。 场电压或电流输入信号通过隔离栅场侧的前置放大器和有效值转换器进行处理。转换后的直流信号经专用斩波电路斩波后，通过变压器隔离栅传输、 抑制共模尖峰和浪涌的传输。计算机侧电路将信号重建、滤波并转换为工业标准输出。模块由 ±5% 的 +5VDC 供电。 对于电流输出型号，除了 5VDC 模块电源外，还需要 4.2V 至 26V 的外部环路电源。带串联负载的环路电源连接在引脚 20（+）和引脚 19（-）之间。 由于电路限制，SCM5B33-04x 和 -05x 不符合 ATEX 标准。
