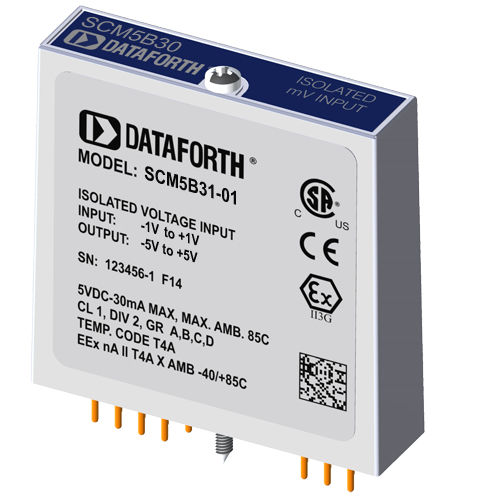

模拟输入模块 SCM5B31-01

电压机器状态监控电路板安装

每个 SCM5B30 和 SCM5B31 电压输入模块都提供单通道模拟输入，经过滤波、隔离、放大和转换后输出高电平模拟电压（图 1）。该电压输出由逻辑开关控制，因此这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。 信号滤波由一个六极滤波器完成，该滤波器在 60Hz 时提供 95 分贝的正常模式抑制，在 50Hz 时提供 90 分贝的正常模式抑制。该滤波器的两极位于隔离栅的现场侧，另外四极位于计算机侧。 经过初始场侧滤波后，输入信号由专有斩波电路斩波。隔离由变压器耦合提供，再次使用专有技术抑制共模尖峰或浪涌的传输。模块由 +5VDC 供电，±5%。 SCM5B30 和 SCM5B31 模块上的特殊输入电路可防止意外连接高达 240VAC 的电源线电压。
