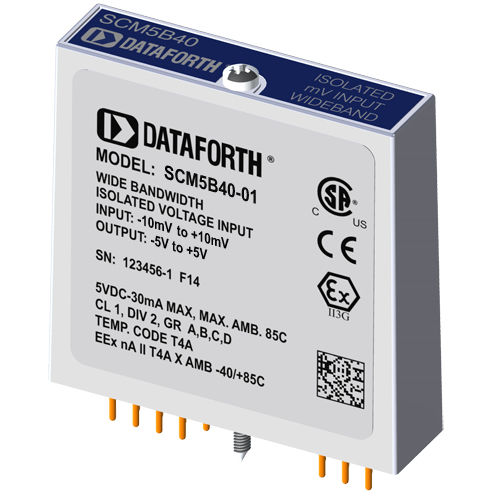

电压输入模块 SCM5B40-01

模拟宽带式

每个 SCM5B40 和 SCM5B41 宽带电压输入模块都提供一个模拟输入通道，该通道经过放大、隔离并转换为高电平模拟电压输出。该电压输出由逻辑开关控制，使这些模块无需外部多路复用器即可共享一条公共模拟总线。 SCM5B 模块设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。 输入信号通过隔离栅现场侧的前置放大器进行处理。该前置放大器的增益带宽乘积为 5MHz，带宽限制为 10kHz。放大后，输入信号由专用斩波电路斩波。变压器耦合提供隔离，同样采用专有技术抑制共模尖峰或浪涌的传输。模块由 ±5% 的 +5VDC 供电。
