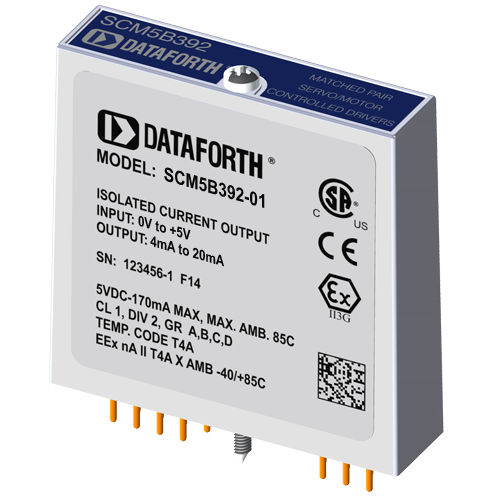

伺服电动机混合模块 SCM5B392-01

模拟电流电压

SCM5B392 伺服器/电机控制器模块组的设计目的是解决将伺服器或电机控制器信号扩展到较远距离时可能产生噪声和/或接触危险电压的问题。每个 SCM5B392 模块组由两个模块组成：一个电压输入/电流输出模块和一个电流输入/电压输出模块。 电压输入模块连接到伺服或电机控制器的电压输出端，并提供一个隔离的 4 至 20mA 输出端，该输出端连接到电流输入模块的输入端。电流输入模块隔离并提供与伺服或电机控制器相同的输出电压。因此，原始控制信号已被隔离（两次），并通过 4 至 20mA 电流回路进行扩展。 SCM5B392 模块组有多种安装方式可供选择。如果需要大量通道，可使用 SCMPB01 16 通道背板和 SCMPB05 8 通道背板。SCMPB03 单通道安装面板和 SCMPB04 双通道安装面板可满足较小通道数的要求。
