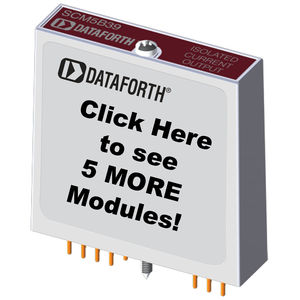

电流输出模块 SCM5B39-01

模拟

每个 SCM5B39 电流输出模块提供一个模拟输出通道。输入级中的跟踪保持电路可在保持模式下运行，此时一个 DAC 可为多个输出模块供电；也可在跟踪模式下运行，此时每个模块专用一个 DAC。除跟踪保持电路外，每个模块还提供信号缓冲、隔离、滤波和转换为高电平电流输出。 跟踪或保持模式的设置由模块引脚 23 WR EN\ 的逻辑状态控制。当 23 脚为低电平时，启用跟踪模式。如果 23 引脚为高电平，则启用保持模式。该模块设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可实现跟踪和保持电路的正常工作。对于低电平状态，只需将写入启用引脚 23 连接到 I/O 共用引脚 19。 SCMPB02 和 SCMPB06 后面板允许主机控制 WR EN （控制线），从而将一个主机 DAC 多路复用到多达 64 个 SCM5B39 输出模块。在上电期间，除 SCM5B39-07 外，所有型号的输出都会保持 0mA 100 毫秒，以便对跟踪和保持电路进行初始化。
