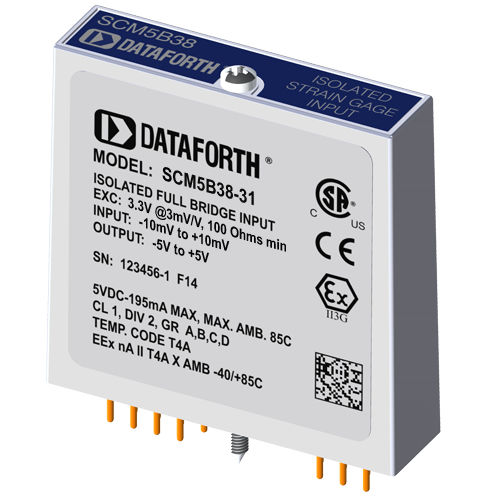

应变仪输入模块 SCM5B38-31

窄带式

每个 SCM5B38 应变计输入模块都提供单通道应变计输入，该输入经过滤波、隔离、放大并转换为高电平模拟电压输出。该电压输出由逻辑开关控制，因此这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。 SCM5B38 可连接标称电阻为 100 欧姆至 10 千欧的全桥或半桥传感器。通过一对匹配的桥完成电阻器（在 +10V 激励下为 ±1mV），可以使用低成本的半桥或四分之一桥传感器（图 2、3、4）。 模块通过非常稳定的 10V 或 3.333V 电源提供应变计激励。激励电源是完全隔离的，允许放大器输入在激励电压的整个范围内工作。这一特性为实际应用提供了极大的灵活性。标配的满刻度灵敏度为 2mV/V、3mV/V 或 10mV/V。在 10V 激励电压下，±20mV、±30mV 或 ±100mV 满刻度输入范围可产生 ± 5V 满刻度输出。
