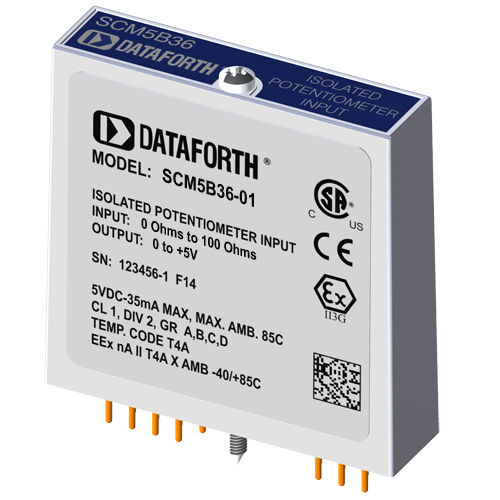

电位计输入模块 SCM5B36-01

每个 SCM5B36 电位计输入模块都提供一个单通道电位计输入，该输入经过滤波、隔离、放大并转换为高电平模拟电压输出。该电压输出由逻辑开关控制，因此这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮动至 ± 50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。 电位器的激励由模块中两个匹配的电流源提供。使用三线电位计时，这种方法可以消除引线电阻的影响。激励电流非常小（小于 1.0mA），从而将电位计的自热降至最低。
