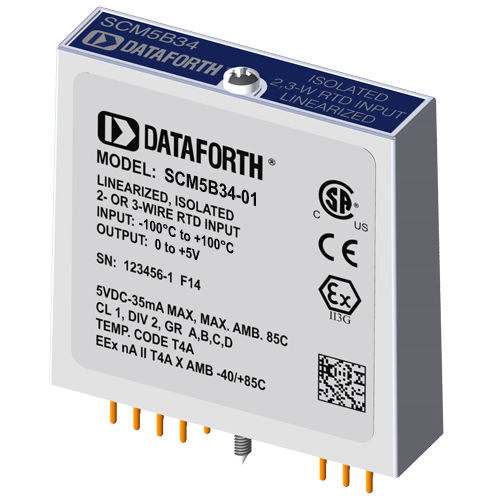

RTD输入模块 SCM5B34-01

绝缘

每个 SCM5B34 RTD 输入模块都提供单通道 RTD 输入，该输入经过滤波、隔离、放大、线性化处理，并转换为高电平模拟电压输出。该电压输出由逻辑开关控制，因此这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。 热电阻激励由模块中两个匹配的电流源提供。在使用三线热电阻时，这种方法可使每个热电阻引线中的电流相等，从而消除引线电阻的影响。激励电流非常小（100 Ohm Pt 和 120 Ohm Ni 为 0.25mA，10 Ohm Cu 为 1.0mA），从而最大限度地减少了热电阻的自热。 信号滤波采用六极滤波器，在 60Hz 时具有 95 分贝的正常模式抑制，在 50Hz 时具有 90 分贝的正常模式抑制。该滤波器的两极位于隔离栅的场侧，另外四极位于计算机侧。经过初始场侧滤波后，输入信号由专有斩波电路斩波。隔离由变压器耦合提供，再次使用专有技术抑制共模尖峰或浪涌的传输。模块由 +5VDC 供电，±5%。
