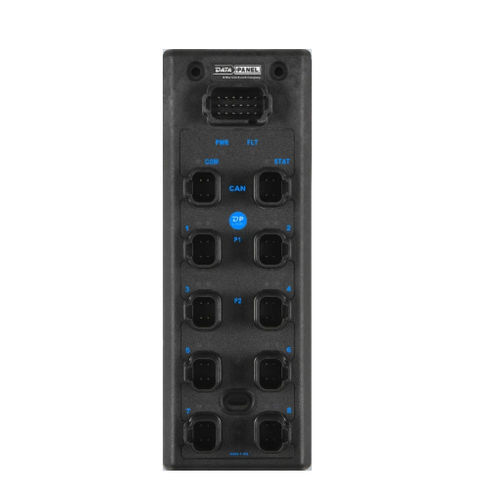

模拟输出模块 DP-34044-1-100

数字CAN BusSAE J1939

逻辑可编程 J1939 CAN 总线模块，带有 8 个可配置输入端（2x DI | 4x DI / AI | 2x DI / FRQ）和 8 个可配置输出端（DO / PWM / PWMi）。逻辑功能可通过图形编程软件（信箱式）或 C 代码编写。程序可通过 PCAN Gateway 传输到模块，并可实时查看变量状态。因此，模块可以接管简单的控制任务，例如，取代容易出错的继电器电路。除独立运行外，还可与上级控制装置混合运行。 尺寸 - 97 x 265 x 34 毫米 重量 - 680 克 材料（外壳） - PA，强化 电源接口 - DT-18（A-cod.） IO 连接器 - DT-4 电气数据 工作电压 - 8 ... 32 V DC 每个触点/电位的工作电流（最大值） - 13 A 总电流（最大值） - 26 A 电源保护 - 反极性保护 块诊断 - 欠压 | 过压 | 过热 LED 指示灯 - 电源：蓝色 | 总线：绿色 | 状态：绿色 | 执行器电源：蓝色 | 信号：黄色 | 错误：红色 输入 模拟值范围 - 4...20 mA | 0...5 V / 0...10 V / 0...32 V 频率输入端 FRQ 的数量 - 2 频率范围 - 10...3.000 Hz 输入诊断 - 欠压 | 过压 | 短路 输出 DO 输出电流最大值 - 4 A PWM 输出电流最大值 - 4 A PWM(i) 输出电流最大值 - 4 A 输出保护 - 过载 | 短路 输出诊断 - 实际电流 | 过电流 | 短路 环境条件 环境温度 - 40 °C...+80 °C 存储温度 - 40 °C...+85 °C 适用于 - CCpilot V1200、xtremeDBmini、CCpilot V700、CCpilot V1000 产品系列： - xtremeDB 端口号： - 8
