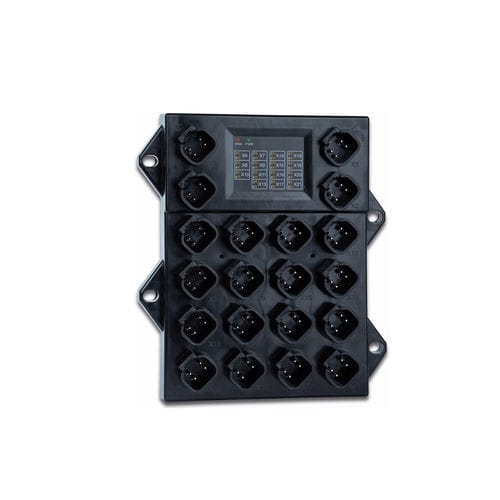

可配置I/O模块 DP-81000-1-200

模拟数字CANopen

xtremeBLOCK CANopen 模块结合了多种不同的 I/O 信号配置。它总共提供 12 个输入端，其中 8 个可设置为模拟输入端。其余四个数字输入也可配置为频率输入或计数器。同时，模块还提供 14 个数字输出端，其中大部分可配置为 PWM 或 PWM(i)。7 A 的最大输出电流足以控制大功率执行机构。 机械数据 材料（外壳）- PA，强化 尺寸：高 x 宽 x 深 - 180.5 x 159.5 x 32 毫米/7.11 x 6.28 x 1.26 英寸 重量 - 800 克/1.76 磅 电源连接器 - DT-4 IO 连接器 - DT-4 电气数据 工作电压 - 8 ... 32 V DC 电源保护 LED 指示灯 - 信号：黄色 输入 频率输入端 FRQ 的数量 - 4 频率范围 - 最大10 千赫 输出端 输出端总数 - 14 数字输出端 DO 的数量 - 4 DO 输出电流最大值 - 3 A PWM 输出端数量 - 6 PWM 输出电流最大值 - 7 A PWMi 输出端数量 - 4 PWMi 输出电流最大值 - 3 A 环境条件 环境温度 - 40 °C...+85 °C 存储温度 - 40 °C...+85 °C 适用于 - CCpilot V1200、CCpilot V700、CCpilot V1000 产品系列： - xtremeBLOCK 输入： - 12 端口数： - 15 连接： - DT-4、DT-18 波特率： - 125、250、500、1000 kbit/s 输入信号类型 - DI/AI、DI/FRQ/CNT 输出信号类型： DO / PWM [7 A - DO / PWM [7 A]，DO [3 A]，PWMi [3 A］ 辅助电压： - 8 ... 32 V DC 外壳材料： - 聚酰胺，增强型 工作温度： -40°C ...+85°C 安装系统： - 4x Langloch, Ø7,3 mm 标准/认证： - ECE R10 (E1, CE), ISO 14982
