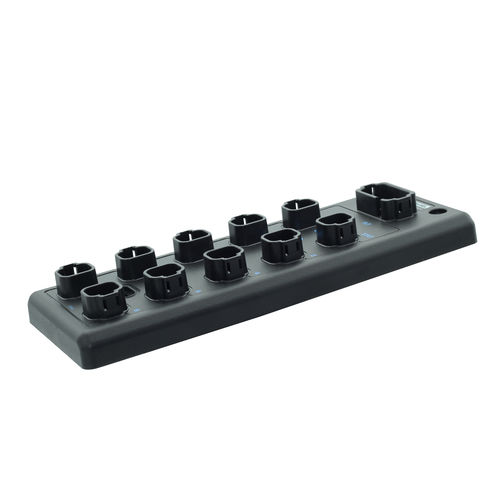

模拟I/O模块 DP-34044-1-200

数字CANopenCAN

xtremeDB -1 （读作 "dash one"）CANopen 模块结合了多种不同的 I/O 信号配置。它共有八个输入端，其中最多四个可在模拟模式下进行参数设置。其中两个数字输入端还可配置为频率输入端或计数器。同时，模块还提供八个输出端，可分别配置为数字、PWM 或电流控制 PWMi 输出端。模块可驱动高达 26 A 的输出电流。 机械数据 尺寸 - 97 x 265 x 34 毫米 重量 - 680 克 材料（外壳） - PA，强化 电源连接器 - DT-18 (A-cod.) IO 连接器 - DT-4 电气数据 工作电压 - 8 ... 32 V DC 每个触点/电位的工作电流（最大值） - 13 A 总电流（最大值） - 26 A 电源保护 - 反极性保护 块诊断 - 欠压 | 过压 | 过热 LED 指示灯 - 电源：蓝色 | 总线：绿色 | 状态：绿色 | 执行器电源：蓝色 | 信号：黄色 | 错误：红色 输入 模拟值范围 - 4...20 mA | 0...5 V / 0...10 V / 0...32 V 频率输入端 FRQ 的数量 - 2 频率范围 - 10...3.000 Hz 输入诊断 - 欠压 | 过压 | 短路 输出 DO 输出电流最大值 - 4 A PWM 输出电流最大值 - 4 A PWM(i) 输出电流最大值 - 4 A 输出保护 - 过载 | 短路 输出诊断 - 实际电流 | 过电流 | 短路 环境条件 环境温度 - 40 °C...+80 °C 存储温度 - 40 °C...+85 °C 适用于 - CCpilot V1200、xtremeDBmini、CCpilot V700、CCpilot V1000 产品系列： - xtremeDB 端口数： - 8 连接： - DT-4、DT-18 波特率：- 250、500 kbit/s 输入信号类型 - DI、DI/AI、DI/FRQ/CNT
