光学仪器透镜 GCL-0101 series
平凸BK7玻璃可见光

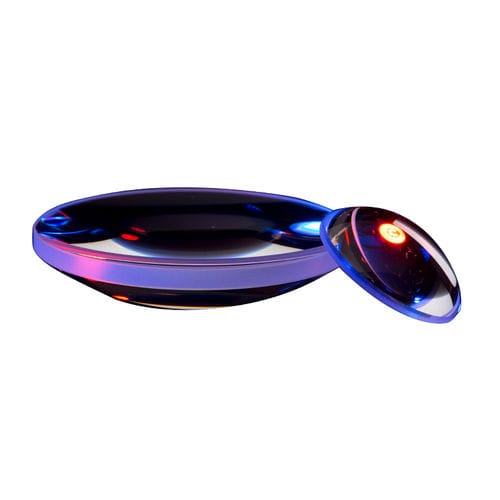

光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 2
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 3
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 4
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 5
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 6
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 7
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 8
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 9
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 10
光学仪器透镜 - GCL-0101 series - Daheng New Epoch Technology,Inc(CDHC) - 平凸 / BK7玻璃 / 可见光 - 图像 - 11
添加到我的收藏夹
添加到产品对比表


产品规格型号

形状/曲率
平凸
材料
BK7玻璃
象差
可见光
应用
用于光学仪器
选项和配件
聚焦
直径

最多: 100 mm
(3.94 in)

最少: 6 mm
(0.24 in)

波长

最多: 1,100 nm

最少: 450 nm

产品介绍

平凸透镜主要用于将平行光线聚焦到一个点上。这种镜片的前后表面不对称,能有效地减少球差,尤其是在物体和图像与镜片的距离不相等的情况下。最理想的情况是,物体位于无穷远处(视为平行光线进入镜头),图像位于焦点上,具有无限共轭比,即物体距离/图像距离。镜头的曲面应朝向物体方向。 - 焦距 (f'): ±2%@587.6nm - 直径 (φ) 公差: +0.0/-0.20 - 中心厚度 (Tc): ±0.1 - 中心距 3' - 形状误差: 1 ~ 5 个条纹 - 边缘不规则: 0.2 ~ 0.5 条边 - 表面质量: 60-40 划痕 - 涂层 GCL-0101xx:1/4 波 MgF2 涂层,波长为 550纳米,0°入射角 GCL-0101xxA: VIS 多层 AR 涂层,波长≤0.5%@450-800 纳米 GCL-0101xxB: 近红外多层 AR 涂层,波长≤0.5%@800-1100nm - 清晰孔径:90% 直径

---
