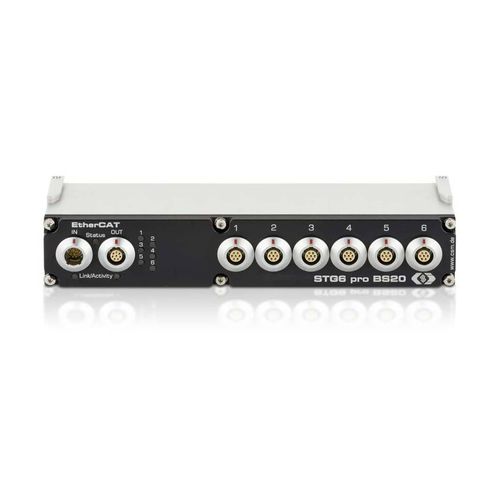

应变式测量模块 STG6 pro BS20

EtherCAT工业紧凑型

基于EtherCAT®的测量模块，可在苛刻条件下分散使用。坚固、非常紧凑，有六个时间同步的应变片输入，用于四分之一、一半和全桥。 亮点 - 6个时间同步应变片输入，用于6线和4线连接的四分之一、一半和全桥测量 - 通过连接电缆中的外部四分之一桥补充物，与TEDS一起实现四分之一桥。由于电桥完成度接近测量点，因此可以实现高度精确的测量 - 每个通道的测量数据率高达20 kHz - 没有混淆的风险，因为测量点和完成电阻在TEDS中是可以识别的 - 由于输入电压范围非常小，所以采集精确 - 可调节的激励电压，从1到10 V - 由于比率测量原理和可配置的软件过滤器，抗干扰能力强 说明 STG6 ECAT系列的应变仪测量模块允许在苛刻的条件下进行多通道的应变仪测量。由于其紧凑和坚固的外壳，它们可以以分散的方式使用。多达100个测量模块可以在电气和机械上进行级联，即使是大型物体也可以很容易地进行测试，并且有很多测量点。 从1到10V的扩展激励范围使STG6 pro BS20适用于许多应用。此外，随着输入电压范围的自动选择和非常好的信噪比，极小的测量信号也能被准确获取。
