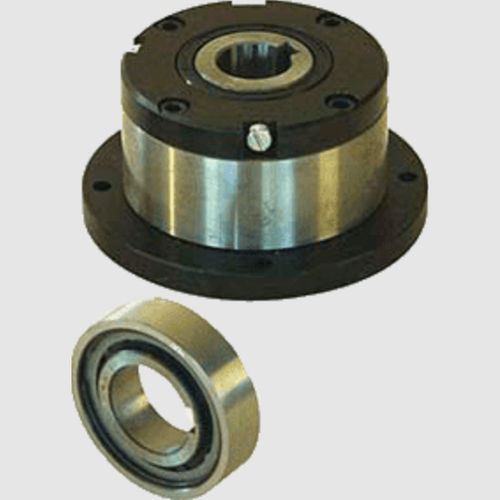

滚筒单向离合器 A series

轴承座定位防滑

AA、AEF、ANF和ANR型是高扭矩的滚子斜面离合器，应用于密封的润滑系统。它们主要用于分度、超越和逆止应用，具体取决于类型。 AA系列离合器 在AA系列离合器上，扭矩通过标准键从轴传到内圈，通过高强度螺栓从外圈传到连接部分。外圈与AGF系列离合器有共同的尺寸，因此当作为逆止器使用时，可以利用该系列的F4端面法兰来提供一个完全密封的装置。外圈的对中配合应该是H7公差。 AEF系列离合器 在AEF系列离合器上，扭矩通过一个标准的键从轴传到内圈，而从外圈到配合部分则通过两个偏移180˚的面装键。外圈的配合孔应达到K7的公差。如果使用R6公差的外壳，则可以省略端部键。 ANF和ANR系列离合器是高扭矩的滚子斜坡离合器，适用于密封润滑系统的应用。扭矩通过内孔中的一个键槽和外滚道端面的两个键来传递。 ANF 离合器 ANF离合器要求其外壳与轴有轴承支撑，以便在离合器内提供必要的同心度。壳体内孔'D'的公差应为H7或G7，而轴为h6或j6。 ANR离合器 ANR离合器包含自己的轴承，以使内、外侧滚道居中。尺寸为ANR8至ANR20的离合器采用钢对钢滑动轴承，而更大的尺寸则采用两个160系列球轴承。
