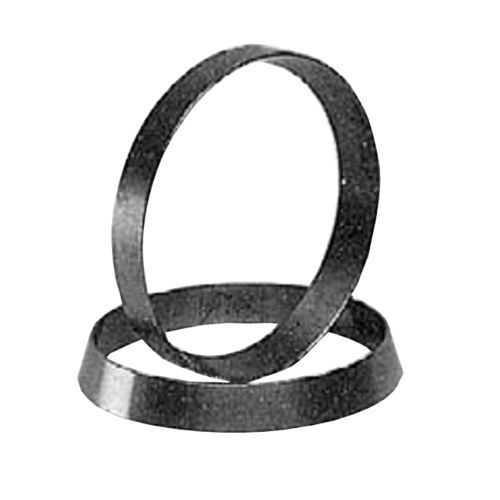

锥形夹固环 RCK50 series

夹具

这些轴夹紧元件仅由两个圆锥环组成，需要最小的径向空间，因此提供了紧凑的组件，并能在小轮毂直径内使用。该设计提供了最大的设计通用性，但确实需要客户提供自己的推力环组件。虽然每个单元只提供低扭矩传输，但它们可以组合起来（最多4个单元）以增加扭矩容量。当完全夹紧时，这些单元提供了良好的气密性。许多推力环的设计是可能的，左边的草图是两个典型的设计。这些单元不能自动对中，所以需要外部手段来对准轮毂的中心。
