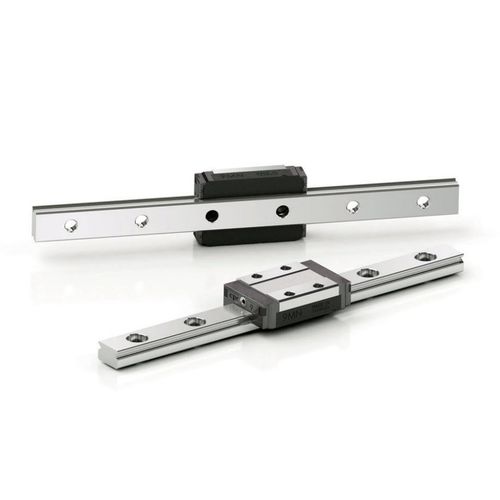

滑动直线导轨 ST Series

钢小型

高负荷和高扭矩能力 ST微型冲程滑块系列采用两排球的设计。滚珠轨道采用哥特式轮廓设计，接触角度为45度，以实现单体块中的同等负载能力。这为较大的滚动体提供了更多的空间，同时增强了负载和力矩能力。 点 高运行精度和平稳性 ST微型行程滑块系列的钢球在轨道上滚动，没有再循环，从而使 优秀的运行性能、平稳性、低摩擦力和无振动的高精确度。 点双板设计 ST微型冲程滑块系列采用了一对端板的设计。中心轨道和轴承座两侧都安装了一块板，可以防止直线导轨过度冲撞。 圆点 易于安装 ST微型冲程滑轨系列的安装是通过将固定螺钉向下装入导轨的计数孔中，通过与轴承座和保持架上的孔型相交，在 孔距。因此，一体式保持架不影响轨道的安装，而预载 而预紧力是通过球的分类来预设的。 点温 ST微型冲程滑块系列可以承受高达150℃的温度。 对于更高的温度，有两种处理方案 温度的应用。 T1: 200°C T2: 300°C 对较高温度的应用进行处理会降低负载能力。
