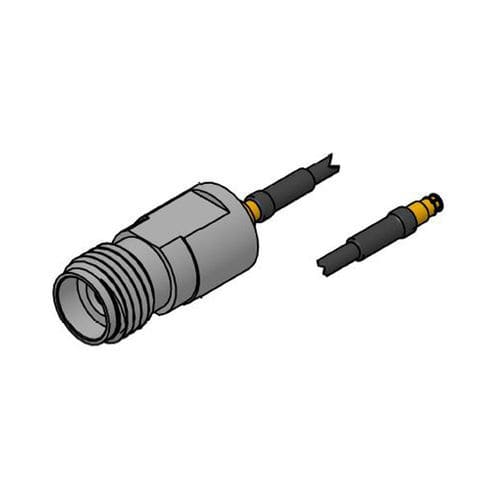

RF无线电频率电缆束 2-S1A-D1A-16-L

表面处理，触点 - 镀金，符合 MIL-G-45204，I 型，C 级，1 类，镀镍，符合 SAE AMS-QQ-N-290 材料，外部触点 - 符合 ASTM B196 和或/ASTM B197 标准的铍铜 材料，弹簧 - 符合 ASTM A313-95A 标准的 17-7 不锈钢 表面处理，本体 - 镀金，符合 MIL-G-45204，I 型，C 级，1 类，镀镍，符合 SAE AMS-QQ-N-290 标准 材料，中心触点 - 符合 ASTM B196 和或/ASTM B197 标准的铍铜 阻抗 - 50 Ω 材料，绝缘体 - 符合 ASTM D1710 标准的 PTFE 碳氟化合物，符合 ASTM D5204 标准的聚酰胺酰亚胺 频率范围 - DC 至 60 GHz typ. 材料、本体 - 符合 ASTM B196 和或/ASTM B197 标准的铍铜 产品类型 - 组件 轴向容许偏差 - 0.007（与基准面齐平至 0.007） 容许径向偏差 - ± 0.005 啮合/脱离 FD 的典型力 - 65 磅 / 2.2 磅 啮合/脱离 SB 的典型力 - 20 磅 / 15 磅 驻波比 - 1.10:1 至 26.5 千兆赫1.25:1 至 65 千兆赫 接触电阻 - 内导体 - 6 mΩ 接触电阻 - 外导体 - 2 mΩ 绝缘电阻 - 最小 3500 兆欧 海平面 DWV - 250 Vrms 射频泄漏 - -80 dB 至 3 GHz，-65 dB 至 26.5 GHz 插入损耗 - .03 √f (GHz) 可适应径向和轴向偏差，电压驻波比 (VSWR) 变化可忽略不计 符合所有 MIL-STD 性能规范 中心对中心间距为 0.070 英寸，板对板间距为 0.090 英寸，可提高封装密度 频率范围从直流到 100 千兆赫
