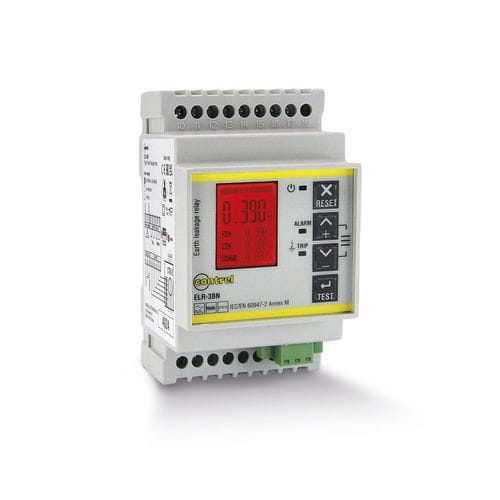

接地漏电保护继电器 ELR-3B

电流交流AC/DC

ELR-3B交流和/或直流泄漏装置。报警或预报警继电器。瞬时显示。 近年来，带有电力电子装置的负载的使用已经变得非常广泛。B型剩余电流保护装置是唯一能保障人员和负载不受交流、直流和AC/DC漏电影响的保护装置。A型和交流剩余电流保护装置不能检测连续的剩余电流，而连续的剩余电流在变频器、UPS、电动汽车充电器、光伏装置等负载中非常常见。 介紹 范围ELR 产品名称ELR-3B 产品类型 剩余电流监测和保护继电器 伽玛CTB-1型B型漏电变压器的兼容性。 技术特点 设备应用 变速驱动 光伏装置 电动车充电 活动过滤器 不间断电源 电源电压 230 VAC 50/60 Hz 消耗功率6 VA 显示指标 背光液晶屏（红色TRIP 背光LCD（黄色报警）。 测量类型TRMS 残余漏电调整 0.1, 0.3, 0.5, 1, 3 A. 剩余漏电时间延时调整 0.1, 0.2, 0.3, 0.4, 0.5, 0.75, 1, 5, 10 s。 保护AC型保护 A型保护 B型保护 测试功能 本地 遥控 输出继电器2(TRIP，预报警) 10 A (250 VAC) 可配置为常态下通电或通电。 信号灯 绿色LED（电源开启 红色LED(TRIP) 红色LED（CT连接缺失 黄色LED(预报警) 安装方式 DIN导轨3模块 标准 IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Annex M 重量260克 环境问题 IP防护等级IP41正面 IP20终端 相对湿度5...90% 工作温度-10...+60 °C。 储存温度-20...+80 °C。
