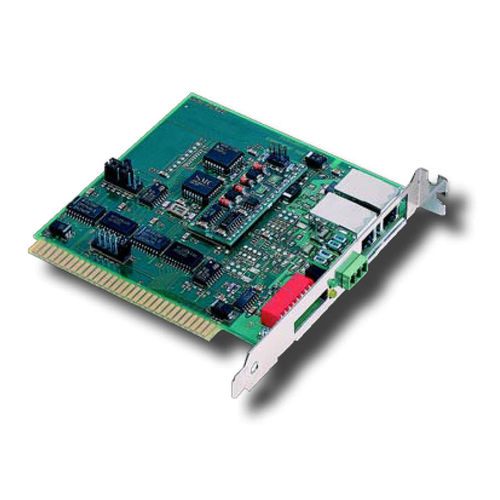

接口模块 PCX20 series

“ PCX20系列网络界面模块(尼姆斯河)提供XT \ /AT适合计算机的可靠的ARCNET连通性。 这个产品设计与COM20020 ARCNET控制器芯片。特点包括命令链接，顺序存取对内部RAM、复制结ID侦查和易变的数据速率5 Mbps。没有等待状态仲裁的要求。 每个PCX20模块有在委员会的两个LEDs监测的网络操作和公共汽车通入对模块。它也有一种外在双列直插式封装开关，以便结地址可以容易地被再分配，无需去除模块或打开计算机案件。 有在PCX20系列内的八个模型。PCX20-CXS支持要求外在插孔的同轴星配置，如果除点对点通信之外是需要的。PCX20-CXB容纳multidrop或同轴总线配置，典型地，不用任何插孔。其他版本包括光纤的PCX20-FOG-ST与ST连接器。使用RJ-11和螺丝终端连接器，PCX20-TPB支持multidrop双绞线缚住。两个单位提供DC被结合的EIA-485操作：PCX20-485允许底板方式由用户软件控制，而PCX20-485D力量底板方式通过有那些的用户的硬件是不能胜任的祈求底板控制的遗产软件。PCX20-485X提供与通过hardware. \ /html被强迫的底板方式的变压器耦合的EIA-485操作”
