AC/DC开关电源 EIPE

DIN导轨以太网供电冗余

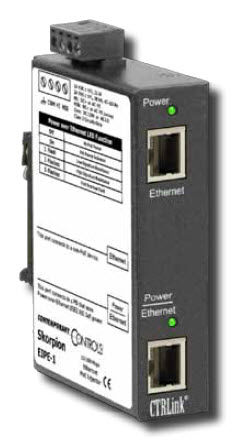

在Skorpion家庭的EIPE PoE力量注射器提供连接PoE结束设备一个简单的方法到非PoE 10/100 Mbps以太网开关。 EIPE是服从的对标准的IEEE 802.3af和被认为中间间距PSE因为它居住在提供必需的15.4瓦特力量的非PoE开关和PD之间在它的输出接触器。 有在单位的二个RJ-45连接器。 顶面连接器，被标记，随员对非PoE换成，当底下连接器，被标记，随员PD时。 传送并且收到信号自由地通过在二个连接器之间，好象注射器不存在。 然而， 48 VDC力量被注射入在底部RJ-45连接器的备用的别针供PD使用。 注射器不干涉非PoE开关和PD之间的任何通信。 力量注射器支持加电的设备802.3af协议。 当力量注射器加电，以太网电缆被连接PD。 力量没有被申请于直到合法的25 kΩ抵抗的PD，称署名，由力量注射器感觉。 一旦这价值感觉，力量注射器申请力量于从而供给PD动力的未使用的对。 根据链长， PD可能假设，至少12.95瓦特是可利用的在它的输入别针。 使用4别针可移动的连接器，象其他Skorpion产品，力量注射器从一个24个VAC/VDC来源供给动力。 供应为重复电源存在。 内部被隔绝的电源发展消灭关于地面主要力量的必需的48 VDC PoE力量所有关心。
