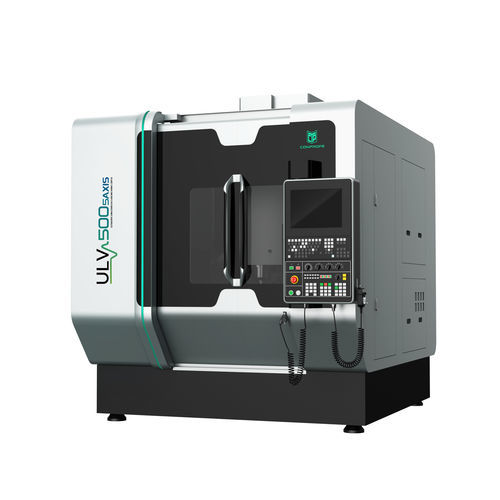

5轴CNC加工中心 ULV-500立式HSK A-6324工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- HSK A-63
- 工具数量
- 24工具
- 应用
- 用于汽车工业
- 其他特性
- 高速, 高性能, 精准, 超声波
- X轴
500 mm
(19.69 in)- Y轴
550 mm
(21.65 in)- Z轴
500 mm
(19.69 in)- 转速
14,000 rpm, 20,000 rpm
(87,965 rad.min-1, 125,664 rad.min-1)- 输出功率
60 kVA
(81.58 hp)- 工作台旋转(C轴)
360 °
- X轴进给速度
36 m/min
- Y轴进给速度
36 m/min
- Z轴进给速度
36 m/min
- 最大台面负荷
300 kg
(661 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.007 mm
(0.00028 in)- 重复精度
0.004 mm
(0.00016 in)- 总重量
10,000 kg
(22,046.23 lb)- 整体长度
2,240 mm
(88.2 in)- 整体宽度
3,780 mm
(148.8 in)- 总高度
2,855 mm
(112.4 in)
产品介绍
特点
1.采用康普自主研发的超声波主轴，降低切削力、
实现硬质材料的高效加工
2.超临界二氧化碳 (ScCO2) 通过主轴低温冷却系统和 MQL
系统，实现清洁加工
3.通过高精度线性编码器实现全闭环控制
4.X/Y/Z 轴重复精度为 4µm，A/C 轴重复精度为 5''
5.标配 SIEMENS 840Dsl 和选配的 SIEMENS SINUMERIK ONE 系统可用于
通过 RTCP 功能实现五轴联动加工
应用领域： 加工
非常适合对几何形状复杂的硬脆性工件进行高精度、高效率的五轴联动超声波加工或传统加工。
非常适合对硬脆材料（陶瓷、蓝宝石、玻璃等）、碳纤维增强塑料、金属材料等几何形状复杂的工件进行高精度、高效率的五轴联动超声波加工或传统加工。
材料等
---
