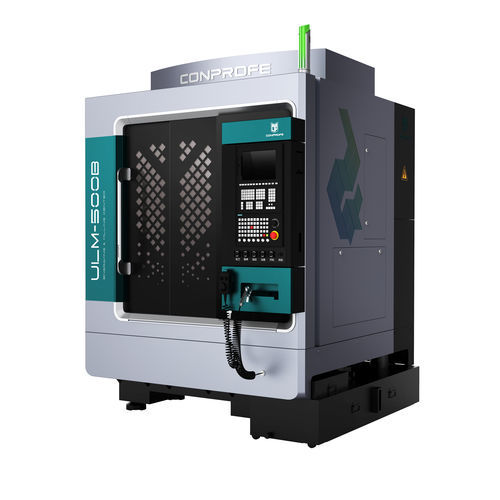

超声波CNC加工中心 ULM-500B3轴立式旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- 加工材料
- 用于铝, 用于复合材料, 用于玻璃, 用于陶瓷, 石英
- 主轴头
- HSK-E40
- 工具数量
- 12工具
- 相关功能
- 铣削, 攻丝, 蚀刻, 倒角加工, 珩磨, 切割, 钻孔
- 应用
- 板材, 用于矩阵, 用于铝材工业, 用于汽车工业, 用于重型作业, 用于塑料加工业, 牙科, 用于钢筋加工, 钢铁行业, 小型零件生产, 用于生铁, 用于铝制型材, 用于航空工业, 用于小型工件, 用于板子加工, 用于航空工程, 车用, 用于模具, 用于重型加工, 用于大型工件, 用于模具工业, 医疗用途, 用于钛, 用于光学仪器, 用于型材, 用于门窗, 用于窗框门框
- 其他特性
- 一体机, 高速, 高性能, 激光, 多机轴, 带喷水切割机, 带托盘更换装置, 单头, 微加工, 控制台式, 超声波, 高效率, 紧凑型, 中等尺寸, 生产, 直接传动, 气动夹固, 大功率, 双工作站, 液压, 龙门装载机, 刚性, 自动装卸, 流体静力, 轮廓, 大型, 传送带, 转塔式, 开槽式, 高速, 电火花加工, CE, 线性电动机式, 精准, 模块化, 变速, 喷淋式, 移动式, 倾斜头, 可自动更换工具
- X轴
500 mm
(19.69 in)- Y轴
400 mm
(15.75 in)- Z轴
300 mm
(11.81 in)- 转速
40,000 rpm
(251,327 rad.min-1)- 输出功率
10.5 kVA
(14.28 hp)- X轴进给速度
10 m/min
- Y轴进给速度
10 mm/min
(0 in/s)- Z轴进给速度
10 mm/s
- 最大台面负荷
200 kg
(441 lb)- 工具重量(最大)
3 kg
(6.6 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 总重量
3,500 kg
(7,716.18 lb)- 整体长度
1,650 mm
(65 in)- 整体宽度
1,880 mm
(74 in)- 总高度
2,405 mm
(94.7 in)
产品介绍
ULM-500B 采用全新设计，集成 Comprofe 超声波技术，可有效降低切削力和温度，延长刀具寿命，满足硬脆材料和复合材料的高效精密加工需求，适用于 3C、医疗、半导体等行业。
-强大的超声波功能
-采用独特的主轴和超声波发射单元一体化设计，超声波传输更稳定，超声波加工更可靠。主轴转速高达 30,000 转/分。
-高刚性 HSK-E40 超声波刀架，具有更高的动态平衡性能，适用于超声波铣削、磨削和钻孔，可显著降低切削力，实现更高的加工效率和表面质量。
-智能超声波系统，具有频率跟踪功能，可实现恒定振幅控制。
-高刚性设计
-一体式梁柱设计和龙门结构，确保机床具有更高的刚性和热稳定性，满足高精度和高表面质量的加工需求。
功能特点
Conprofe 自主研发的超声波加工系统解决了难切削材料的加工问题
可选配超临界 CO₂或 MQL 冷却系统，实现清洁加工
两种螺杆导向装置可选，以满足硬脆材料和金属的加工要求
前门装卸和侧门操作，操作位置方便
高精度加工，定位精度达 3μm，重复精度达 2μm
提供单/双/T40 链式刀库
配备排屑螺旋钻，排屑顺畅彻底
---
