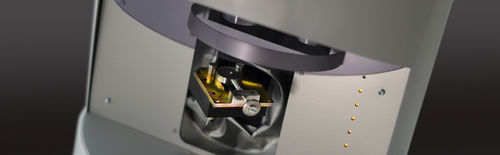

直径测量系统 CU4

光学小型物件用于控制

小物件的质量控制 CU4是一个易于使用，但高度精确和快速的直径测量系统。Conoptica独特的基于模型的测量算法提供的直径测量对拉丝模中的灰尘和其他干扰有很好的保护作用。 软件 拉丝模直径和椭圆度 该模块是拉丝模具的简化版本。它只提供直径和椭圆度测量，适用于没有旋转轴的系统。 成型模具横截面 该模块是异形模轮廓的简化版本。它只提供2D测量，适用于没有双旋转轴的系统。 线材、针头和针头 快速、简单地对线样、针、针角等进行2D测量。有助于验证磨针角度、抽样拉丝等。 X-Cut截面 对于特殊应用，Conoptica提供了检测各种产品截面的可能性，如异形线、环、加工件等。这个模块很特别，因为它需要在Conoptica测量系统中安装一个特殊的物镜。这个物镜是 "明视野 "类型的，而不是一般的物镜。 CU11/CU6/CU4系统使用的普通物镜。(CU20只使用明视场技术）。 规格 直径范围 最小直径：0.020 mm (0.00079 in) 最大直径：7.000毫米（0.27559英寸） 最大套管尺寸 直径：55 mm (2.16 in) 高度：30 mm (1.18 in) 重量：0.300公斤
