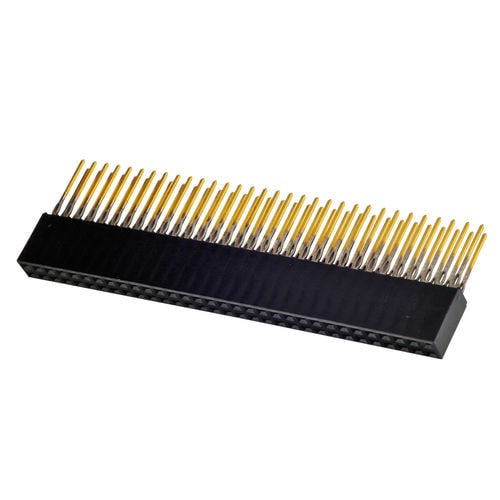

PC/104连接器

数据DIN长方形

PC104/PC104plus 连接器 CONEC 除提供符合 PC/104 规格的 40 - 和 64 触点标准连接器外，还提供每个连接器最多 100 个触点的变体。PC104 连接器的占地面积为 2.54 mm。非穿墙式连接器有焊接和压接两种端接方式。堆叠通过式连接器可提供压接端接，触点长度为 12.2 毫米和 17.0 毫米。PC104plus 连接器提供 120 个触点，占地面积为 2.0 mm，可连接 PCI BUS（根据 PC/104 标准）。非直通式连接器采用焊接和压入式端接，直通式连接器采用压入式端接，触点长度为 12.2 毫米。此外，该系列还提供用于 PC104plus 连接器的护罩和用于 PC104 的垫片。
