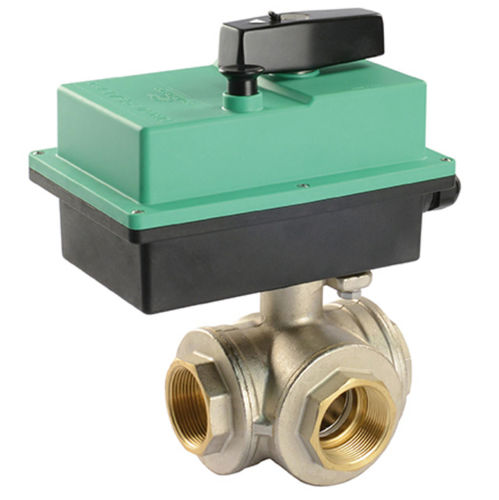

球形阀 UY2 series

电驱动控制黄铜

universal pro 电动阀 - 3 通 fff 黄铜 卧式 ALL-IN-ONE 执行器，用于不带继电器的 3 点或带继电器连接的 2 点 操作时间：55 秒旋转 90° - 40Nm 保护型，手动紧急超控，2 个额外的微动开关 下图所示为带 2 点开/关控制装置的执行机构的接线图。 接线图分别显示为打开和关闭状态。通过端子 2 上的相线供电，阀门关闭（电气自动关闭）；通过端子 3 上的相线供电，阀门打开。 下图所示为带有 3 点开/关控制装置的执行机构的接线图。 接线图分别显示为打开和关闭状态。当相电流流过端子 3 时，阀门打开；相反，当相电流流过端子 2 时，阀门关闭。
