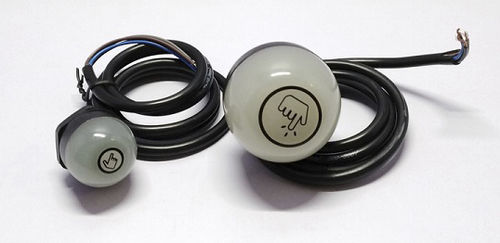

无螺纹按钮 CC50T

蘑菇聚碳酸酯指示器

高可见度，R,G,B或R,Y,G显示三种状态，工作灯、感应灯和误采灯 可徒手或戴工作手套轻松操作 内置IO逻辑，IOD独立控制，IB智能总线 IEC IP69K，适用于恶劣的环境 电源供应。DC 12V ~ 30V 每种颜色：MAX<50mA @24V IO模型输出。 最大负载：150mA 输出状态饱和电压 : 2V(DC 10mA); 2.5V(DC150mA) 非输出状态漏电流：7.2V，输入电阻10K IB通信总线：38.4K波特率，最大传输距离200米 保护功能。过电流/过电压保护；反向连接保护 材料 : 底座和盖子。ABS（70%）+聚碳酸酯（30%）。 光段:聚碳酸酯 指示灯的颜色。 IO类型。工作指示灯-绿色；感应+工作-琥珀色；误选（感应，无工作）-红色 IOD类型。三种颜色可以分别控制 IB类型。红色，绿色，蓝色，琥珀色，青色，粉红色，或自定义控制 连接方式：4X0.3mm2双绝缘PVC电缆或6X0.25mm2 PVC电缆 连接方式：0.3米电缆带M12外螺纹QD或1米电缆 工作环境：-40°C至50°C（? 40°F至122°F）。 湿度：50°C时为95%。 IP等级：IEC IP69K
