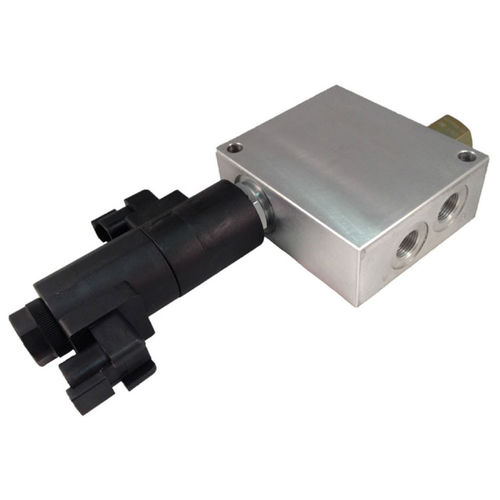

液压流量分配器 PFD10-OD

多变优先级具有远距离按比例控制

PFD10-OD：比例分流器，10大小，通常开放，分切器。这比例，补偿，通常开放，划分的流程，前设计了HIC。当没有潮流被应用于卷时，入口流程平等地被划分在口岸A之间，并且为例B.，如果入口流程是40 LPM，流出端起A，并且B将划分平等地20 LPM。下面的性能曲线显示输入40，20和10 LPM的流程例子。极小的入口流程是10 LPM (2.6 GPM)。在口岸A和B之间的流程比率将成比例变化当前提供给卷S1或S2。如图表所显示，当当前盘绕S2的增量，对港B的流程将成比例增加，而港A减退。相反地，当盘绕S1的当前增量，对港A的流程将成比例增加，当港B减退时。注意这不是合成仪，流程只退出口岸A和B. Connect场效应晶体管漏口DR到坦克，限制在这个口岸的压力到50酒吧(720 psi)。 应用 成比例划分在两个马达或水力电路之间的输入流程(象HICs)。可能利用这个前设计的HIC的电路包括马达或HICs连续地要求流程的所有作用和您只需要成比例处理相当数量在他们之间的流程。达到划分与固定压力补偿器的反复性，装载独立流程。为报偿能力看见下面性能曲线。 注：对于最佳性能，安装与电磁阀在横拍，减少被困住的空气的机会在阀门。
